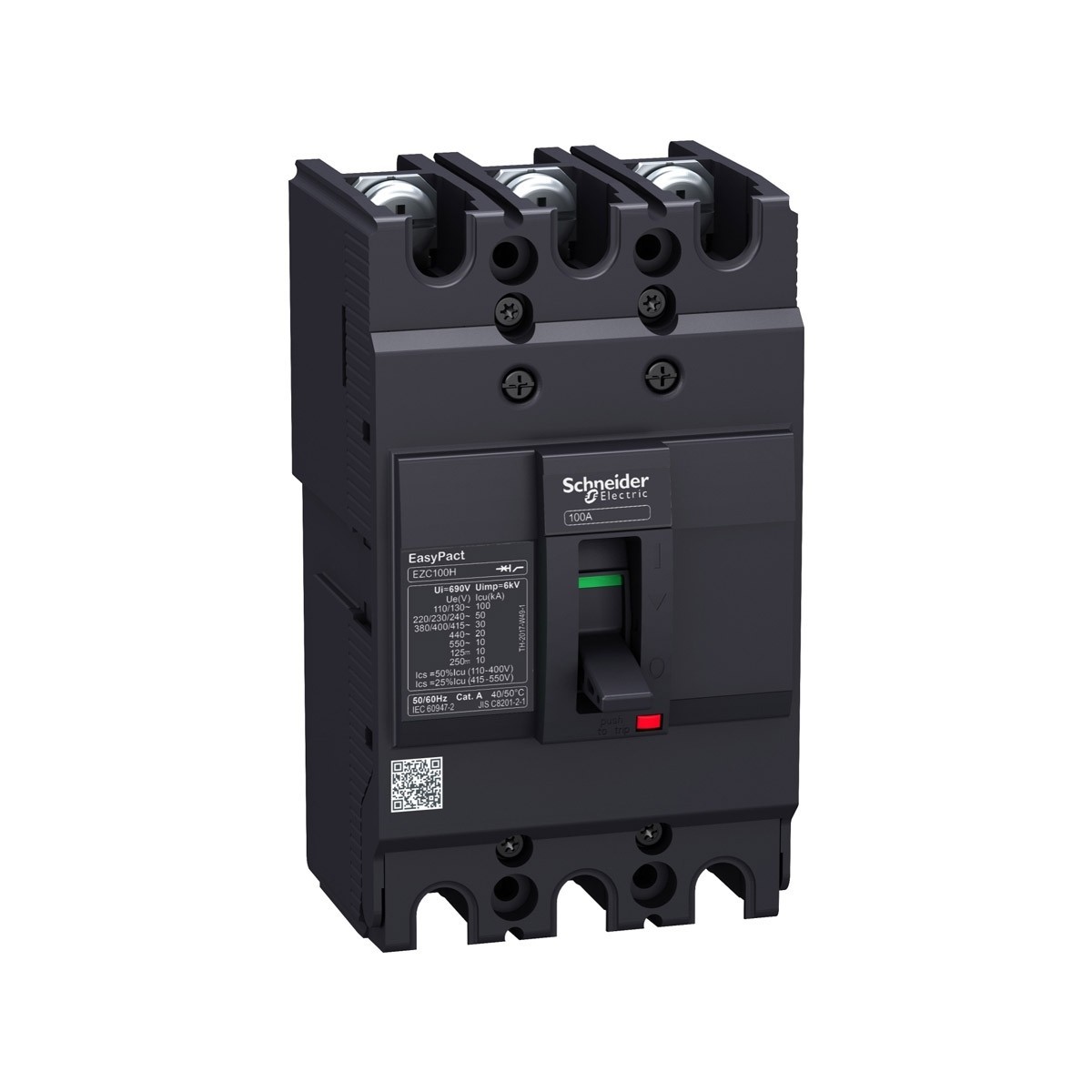

Schneider EZC100H3060 3P 30 kA 220/240 V 60 A MCCB

Ürün serisi

:

EasyPact

Ürün ya da bileÅŸen tipi

:

Devre kesici

Ürün grubu

:

Easypact EZC100H

Devre kesici adı

:

Easypact EZC100H

Cihaz uygulaması

:

Dağıtım

Kutup tanımı

:

3P

Korumalı kutup açıklaması

:

3t

Åžebeke tipi

:

DC
AC

Şebeke frekansı

:

50/60 Hz

[In] nominal akım

:

100 A -de 40 °C

[Ui] nominal yalıtım voltajı

:

690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı

:

6 kV 'e uygunIEC 60947-2

[Ue] nominal çalışma voltajı

:

550 V AC 50/60 Hz 'e uygunIEC 60947-2
250 V DC 'e uygunIEC 60947-2

Derece kodu

:

H

Kesme kapasitesi

:

10 kA Icu -de 125 V DC 1P 'e uygunIEC 60947-2
10 kA Icu -de 250 V DC 2P 'e uygunIEC 60947-2
10 kA Icu -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2
100 kA Icu -de 110...130 V AC 50/60 Hz 'e uygunIEC 60947-2
100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2
20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 400...415 V AC 50/60 Hz 'e uygunIEC 60947-2

[Ics] nominal hizmet kesme kapasitesi

:

15 kA -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2
5 kA -de 125 V DC 'e uygunIEC 60947-2
5 kA -de 250 V DC 'e uygunIEC 60947-2
50 kA -de 110/130 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA -de 220/230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
2,5 kA -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2
7,5 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2

Yalıtıma uygunluk

:

Evet 'e uygunIEC 60947-2

Kullanım kategorisi

:

Kategori A

Açma birimi adı

:

TM-D

Açma birimi teknolojisi

:

Termik Manyetik

Açma birimi derecesi

:

100 A -de 50 °C

Koruma türü

:

Kısa devre koruması
Aşırı yük koruması

Kirletme derecesi

:

3 'e uygunIEC 60664-1
3 'e uygunIEC 947-1
