Ürün serisi
:

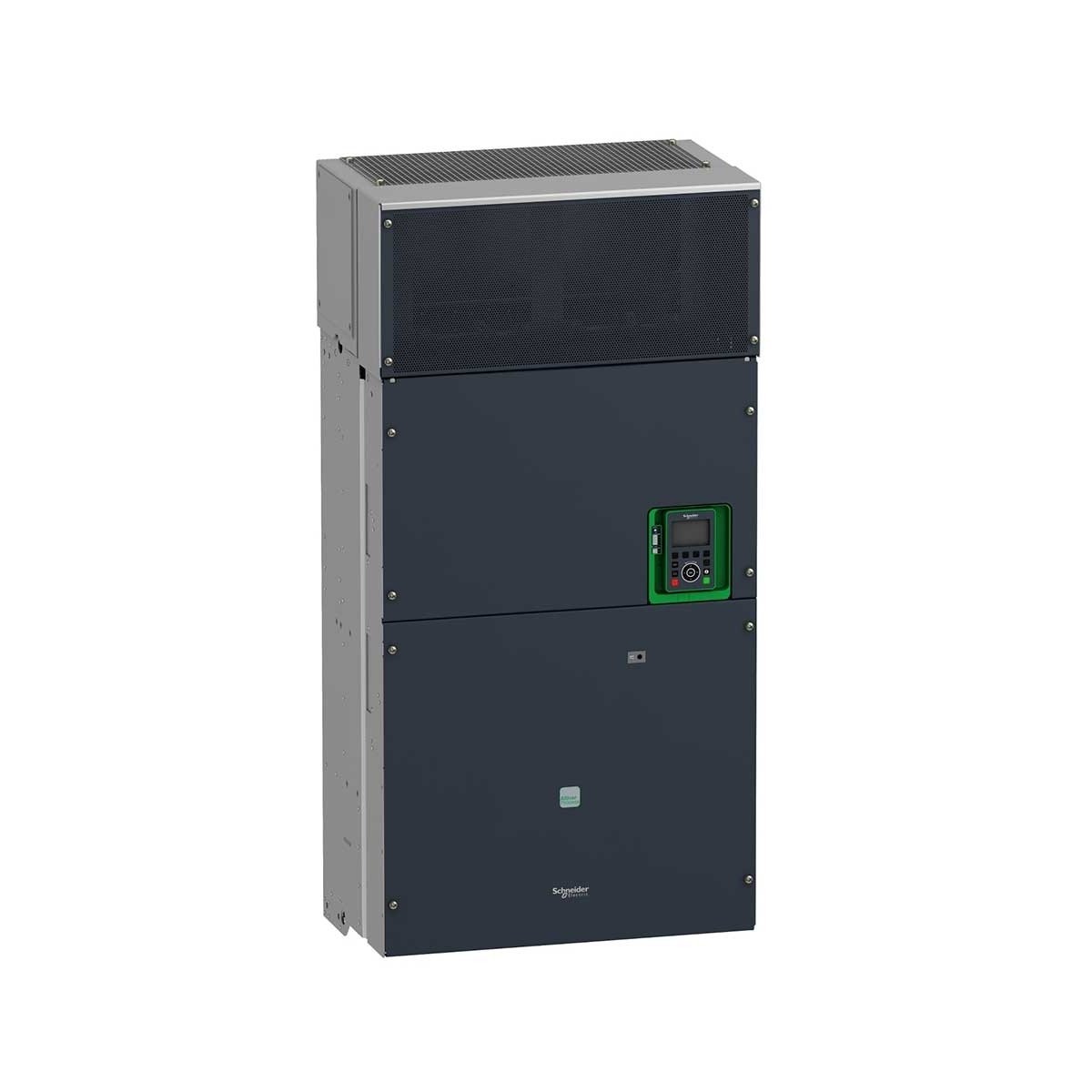

Altivar Process ATV900
Cihaz uygulaması
:
Endüstriyel uygulama
Ürün ya da bileÅŸen tipi
:
DeÄŸiÅŸken hızlı sürücü
Ürün varış yeri
:
Asenkron motorlar
Senkron motorlar
Ürüne özel uygulama
:
Endüstriyel süreç
Model
:
Fren kesicisiz
Standart tip
Şebeke faz sayısı
:
3 faz
Montaj Tipi
:
Duvara monte
HaberleÅŸme port protokolü
:
Ethernet/IP
Modbus seri
Modbus TCP
[Us] nominal besleme gerilimi
:
380...480 V - 15...10 %
Motor gücü kW
:
315,0 kW için normal ÅŸart
250,0 kW için Ağır ÅŸart
Motor gücü hp
:
500,0 hp için normal ÅŸart
400,0 hp için Ağır ÅŸart
Sürekli çıkış akımı
:
616 A -de 2,5 kHz için normal ÅŸart
481 A -de 2,5 kHz için Ağır ÅŸart
EMC filtresi
:
Entegre
With EMC plate option
IP koruma sınıfı
:
IP21
Koruma sınıfı
:
UL tip 1
Seçenek Modülü
:
Yuva A: iletiÅŸim modülü için Profibus DP V1
Yuva A: iletiÅŸim modülü için Profinet
Yuva A: iletiÅŸim modülü için DeviceNet
Yuva A: iletiÅŸim modülü için EtherCAT
Yuva A: iletiÅŸim modülü için CANopen daisy zinciri RJ45
Yuva A: iletiÅŸim modülü için CANopen SUB-D 9
Yuva A: iletiÅŸim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç geniÅŸletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi geniÅŸletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
IletiÅŸim modülü için Ethernet Powerlink
Dijital giriÅŸ lojiÄŸi
:
16 önceden ayarlı hız
Asenkron Motor Kontrol Profili
:
Değişken moment standardı
Sabit tork standartı
Optimum moment modu
Maksimum çıkış frekansı
:
599 Hz
Anahtarlama frekansı
:
1...8 kHz ayarlanabilir
2,5...8 kHz deÄŸer kaybı faktörü ile
Nominal anahtarlama frekansı
:
2,5 kHz
Hat akımı
:
569,0 A -de 380 V (normal ÅŸart)
457,0 A -de 380 V (Ağır şart)
461,0 A -de 480 V (normal ÅŸart)
375,0 A -de 480 V (Ağır şart)
Görünen güç
:
351 kVA -de 480 V (normal ÅŸart)
286 kVA -de 480 V (Ağır şart)
Maksimum geçici akım
:
739 A süresince 60 s (normal ÅŸart)
722 A süresince 60 s (Ağır ÅŸart)
Şebeke frekansı
:
50...60 Hz
MUHTEMEL HAT ISC
:
50 kA
Tamamlayıcı Özellikler
Dijital giriş sayısı
:
10
Dijital giriÅŸ tipi
:
DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe giriÅŸi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm
Dijital çıkış sayısı
:
2
Dijital çıkış tipi
:
Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA
Analog giriş sayısı
:
3
Analog giriÅŸ tipi
:
AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
Analog çıkış sayısı
:
2
Analog çıkış tipi
:
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
Röle çıkış sayısı
:
3
Röle çıkış tipi
:
Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Maksimum anahtarlama akımı
:
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Minimum anahtarlama akımı
:
Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
Fiziksel arayüz
:
Ethernet
2 telli RS 485
Konnektör tipi
:
2 RJ45
1 RJ45
EriÅŸim yöntemi
:
Slave Modbus TCP
İletim hızı
:
10, 100 Mbits
4.8 kbps
9600 bit/s
19200 bit/s
Ä°letim çerçevesi
:
RTU
Adreslerin sayısı
:
1…247
Veri biçimi
:
8 bit, yapılandırılabilir tek, çift veya paritesiz
Polarizasyon tipi
:
Empedans yok
Hızlanma ve yavaşlama rampaları
:
0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir
Motor kayma kompanzasyonu
:
Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük
Bastırılabilir
Ayarlanabilir
Durana kadar frenleme
:
DC enjeksiyon ile
Maksimum Giriş Akımı
:
569,0 A
Maksimum çıkış voltajı
:
480,0 V
Göreceli simetrik aÄŸ frekans toleransı
:
5 %
Yüksek yükte taban yük akımı
:
481,0 A
DüÅŸük aşırı yükte taban yükü akımı
:
616,0 A
W cinsinden güç dağılımı
:
Zorlamalı konveksiyon: 7099 W -de 380 V 2,5 kHz
DoÄŸal konveksiyon: 769 W -de 380 V 2,5 kHz
Koruma tipi
:
Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düÅŸük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü
Set başına Miktar
:
1
GeniÅŸlik
:
598 mm
Yükseklik
:
1195 mm
Derinlik
:
380 mm
Ürün ağırlığı
:
203 kg
Elektrikli bağlantı
:
Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 4 x 185 mm²/3 x 350 kcmil
Motor: vidalı terminal 4 x 185 mm²/3 x 350 kcmil
DC barası: vidalı terminal 4 x 185 mm²/3 x 350 kcmil
İletim hızı
:
10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
DeÄŸiÅŸtirme modu
:
Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
Veri biçimi
:
8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
Polarizasyon tipi
:
Empedans yok için Modbus seri
Adreslerin sayısı
:
1…247 için Modbus seri
Besleme
:
Dijital giriÅŸler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital giriÅŸler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
Yerel sinyalleme
:
Yerel diagnostik: 3 LED (tek/iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Dahili haberleÅŸme durumu: 3 LED (iki renkli)
HaberleÅŸme modülü durumu: 4 LED (iki renkli)
GiriÅŸ uyumluluÄŸu
:
DI1...DI8: Dijital giriÅŸ seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe giriÅŸi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriÅŸ seviye 1 PLC 'e uygunEN/IEC 61131-2
Dijital giriÅŸ lojiÄŸi
:
Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)
Örnekleme süresi
:
2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriÅŸ
5 ms +/- 1 ms (DI7, DI8) - darbe giriÅŸi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriÅŸ
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
DoÄŸruluk
:
+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık deÄŸiÅŸimi için analog giriÅŸ
+/- 1 % AQ1, AQ2 60 °C sıcaklık deÄŸiÅŸimi için analog çıkış
Doğrusallık hatası
:
AI1, AI2, AI3: maksimum deÄŸerin +/- % 0,15'i için analog giriÅŸ
AQ1, AQ2: +/- % 0,2 için analog çıkış
Yenileme süresi
:
Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
Yalıtım
:
Güç ve kontrol arasındaki terminaller
Ortam Koşulları
Teknik Özellikler
Güç
:
315 kW
