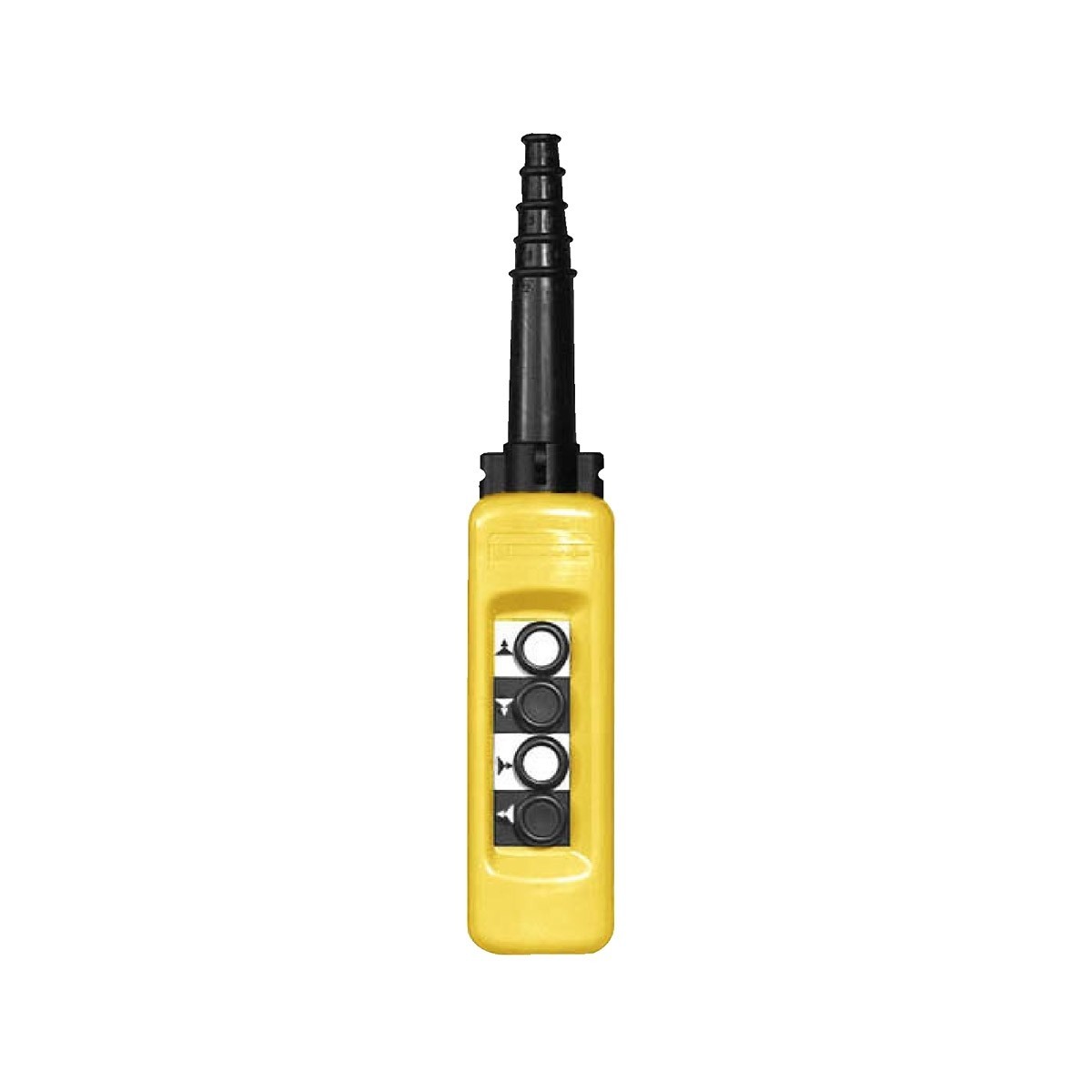

Schneider IDSIG XACA491 PUSHBUTTON STATION (DBL SPEED)

Ürün serisi

:

Harmony XAC

Ürün ya da bileÅŸen tipi

:

Asılı kontrol istasyonu

Ürün grubu

:

XACA

Tamamlayıcı Özellikler

Kontrol istasyonu tipi

:

Çift yalıtımlı

Muhafaza malzemesi

:

Polipropilen

Elektrikli devre tipi

:

Kontrol devresi

Muhafaza tipi

:

Tamamen kullanıma hazır

Kontrol istasyonu uygulaması

:

2 hızlı kaldırma motorunun kontrolü

Kontrol istasyonu düzenleme

:

4 basmalı düÄŸme

Kontrol düÄŸmesi tipi

:

Ilk basmalı düÄŸme 1 NK + 2 NA raise, slow-fast
Ikinci basmalı düÄŸme 1 NK + 2 NA lower, slow-fast
Dördüncü basmalı düÄŸme 1 NK + 2 NA left, slow-fast
Üçüncü basmalı düÄŸme 1 NK + 2 NA right, slow-fast

Ürün uyumluluÄŸu

:

XENG1191 her bir yön için

Mekanik kilitleme

:

Çiftler arasında mekanik kilitleme ile

Kontrol istasyonu rengi

:

Sarı

Bağlantılar - terminaller

:

Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz
Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu

Standartlar

:

UL 508
EN/IEC 60204-32
EN/IEC 60947-5-1
CSA C22.2 No 14

Ürün sertifikaları

:

GOST
CCC

Koruyucu bakım

:

TH

Nominal çalışma ortam sıcaklığı

:

-25…70 °C

Depolama ortam koşulları

:

-40…70 °C

TitreÅŸim direnci

:

15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6

Darbe dayanımı

:

100 gn 'e uygunIEC 60068-2-27

Aşırı gerilim kategorisi

:

Class II 'e uygunIEC 61140

IP koruma derecesi

:

IP65 'e uygunIEC 60529

IK koruma derecesi

:

IK08 'e uygunEN 50102

Mekanik dayanıklılık

:

1000000 cycles

Kablo giriÅŸi

:

Adımlı giriÅŸli kauçuk bilezik 8…26 mm

Kontak kodu gösterimi

:

A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A
A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A

[Ithe] klasik muhafazalı termik akım

:

10 A

[Ui] nominal yalıtım voltajı

:

600 V (kirlilik derecesi 3)

[Uimp] nominal darbe dayanım voltajı

:

6 kV 'e uygunIEC 60947-1

Kontak iÅŸlemi

:

YavaÅŸ kesen
Kademeli

Maximum resistance across terminals

:

25 MOhm

Çalışma gücü

:

18 N basmalı düÄŸme

Kisa devre korumasi

:

10 A sigorta koruma tarafindan kartuÅŸ sigorta tip gG

W cinsinden nominal çalışma gücü

:

40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C

Terminallerin açıklaması ISO n°1

:

(21-22)NC
(33-34)NO_CL
(13-14)NO

Terminal tanımlayıcı

:

(13-14)NA
(11-12)NK

Ürün ağırlığı

:

0,625 kg
